超音波距離計 – 事の始まり

0. 発端

先日車をバックで車庫入れしている時に車庫の壁に擦り、傷をつけた。修理に多額の費用がかかる。頭に来て、助手席側の壁と車体の隙間が許容限度を切ったらブザーで警告するような仕組みを作ろうと、鼻息も荒く超音波距離計を作り始めた

Raspberry Pi PICOをコントローラとして、I2C接続の超音波センサーとGPIOでつなぐブザーで構成する。電源は、ACアダプタ―を使うのが手っ取り早いが、車庫で雨風は防げはするが半ば屋外なので、まず006Pの積層乾電池を3端子レギュレータで5Vに落として使うことを考える

1. 電源 ユニット

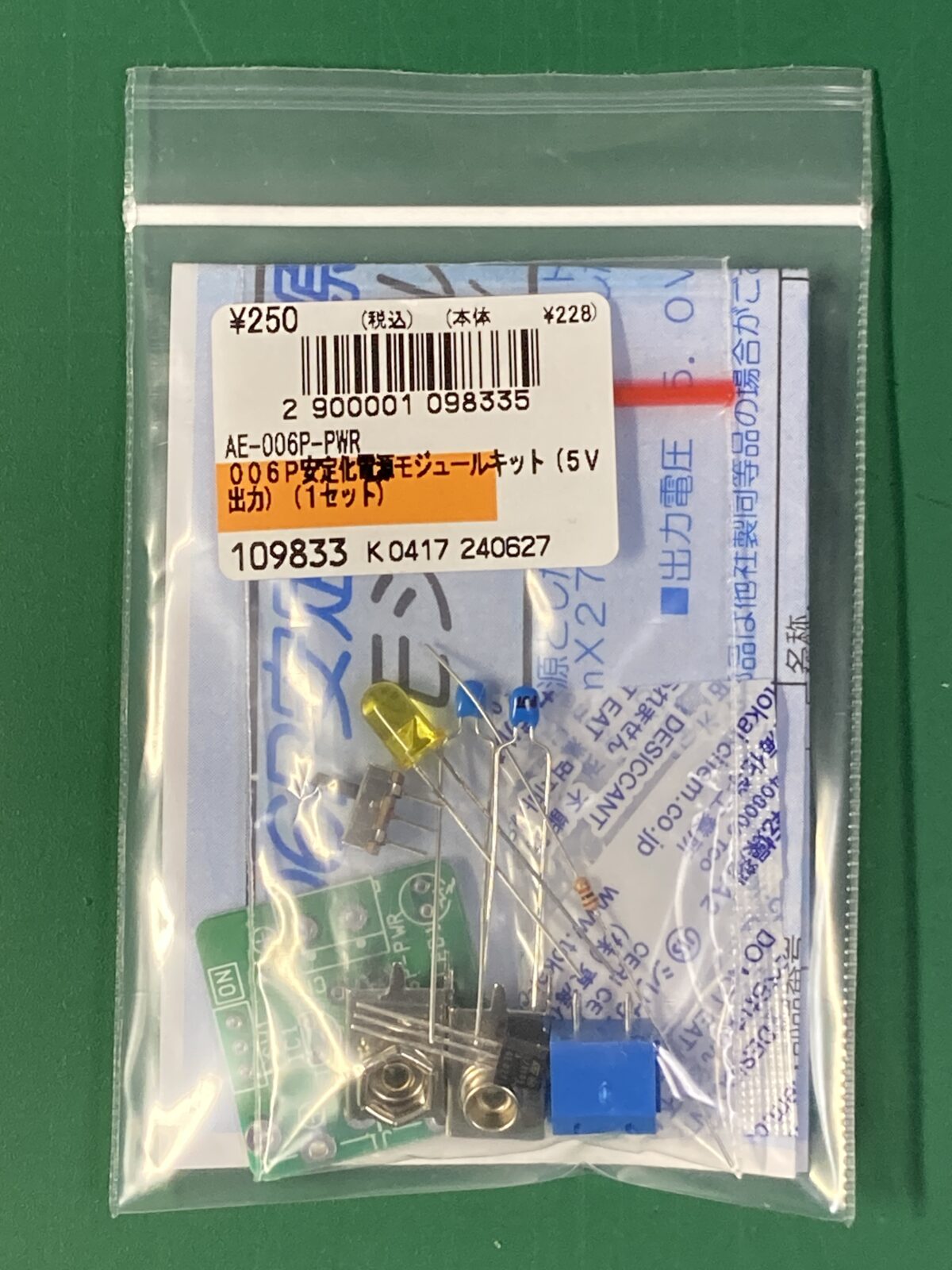

秋月電子通商で250円で売られていたキットを組み立てた

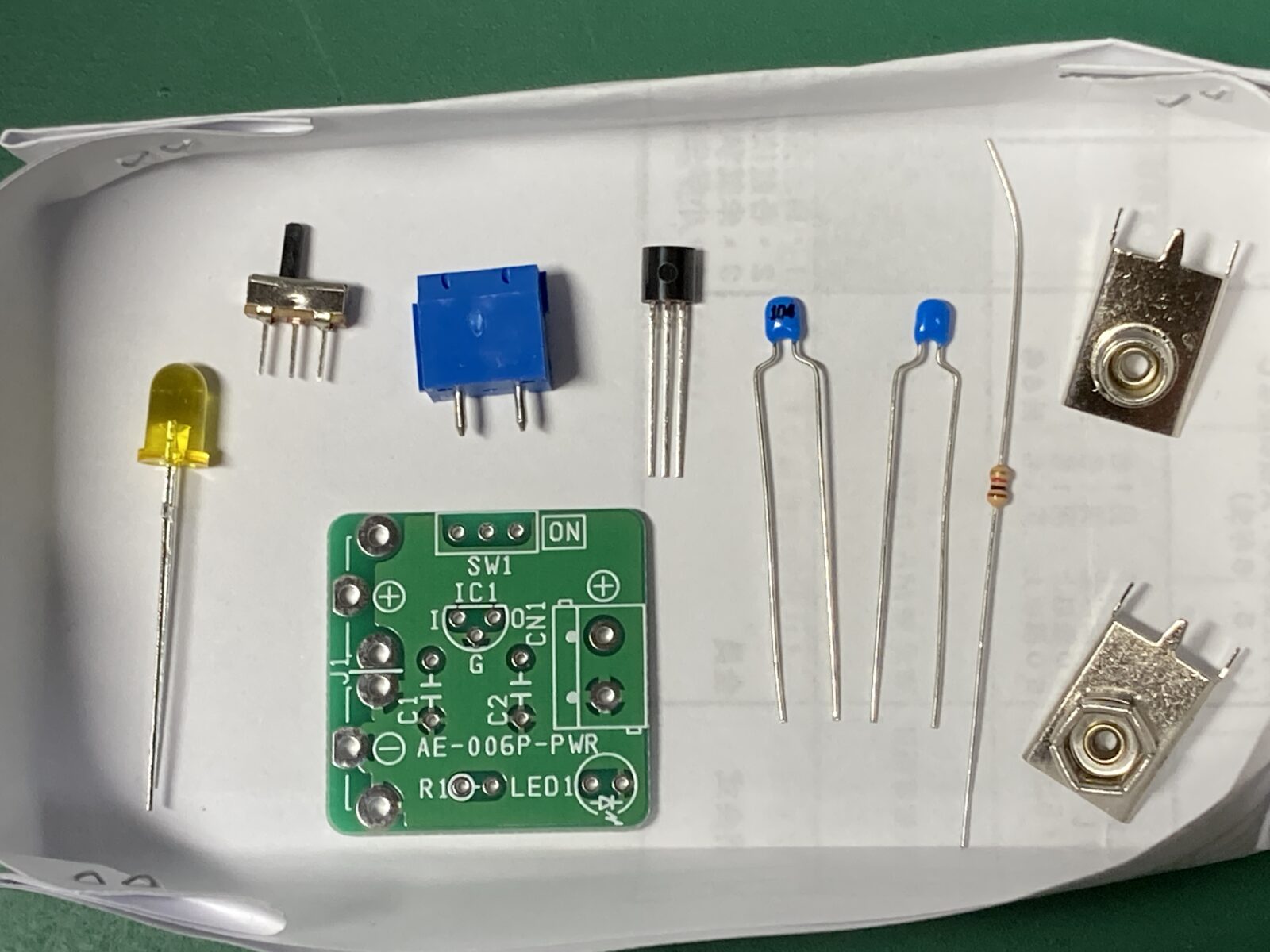

部品内訳
慣れた人だとこの程度の工作は目を瞑ってでもできるだろうが、私には相当の覚悟が必要な訳で…届いてから3~4日はこれと睨めっこをしていた

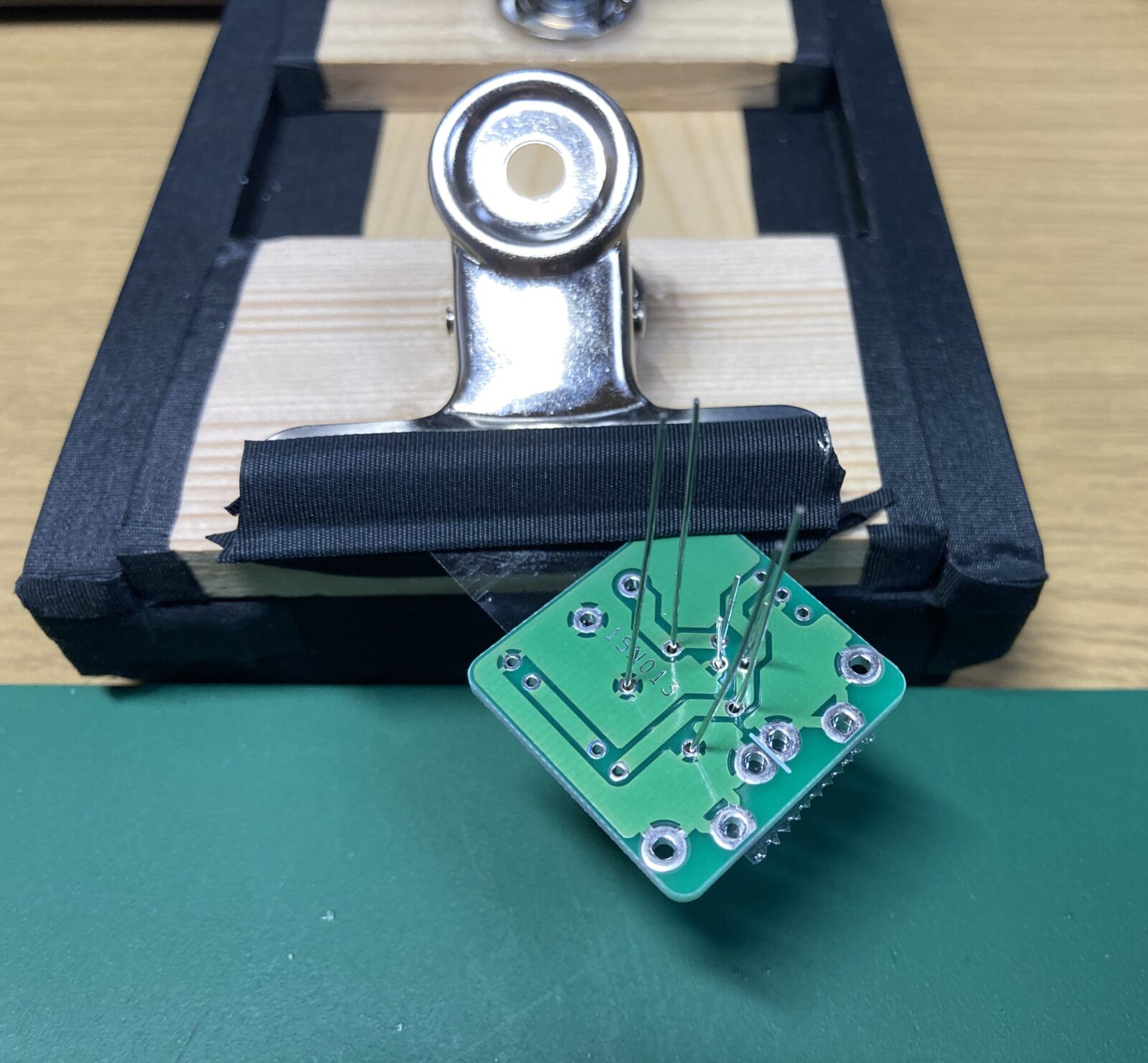

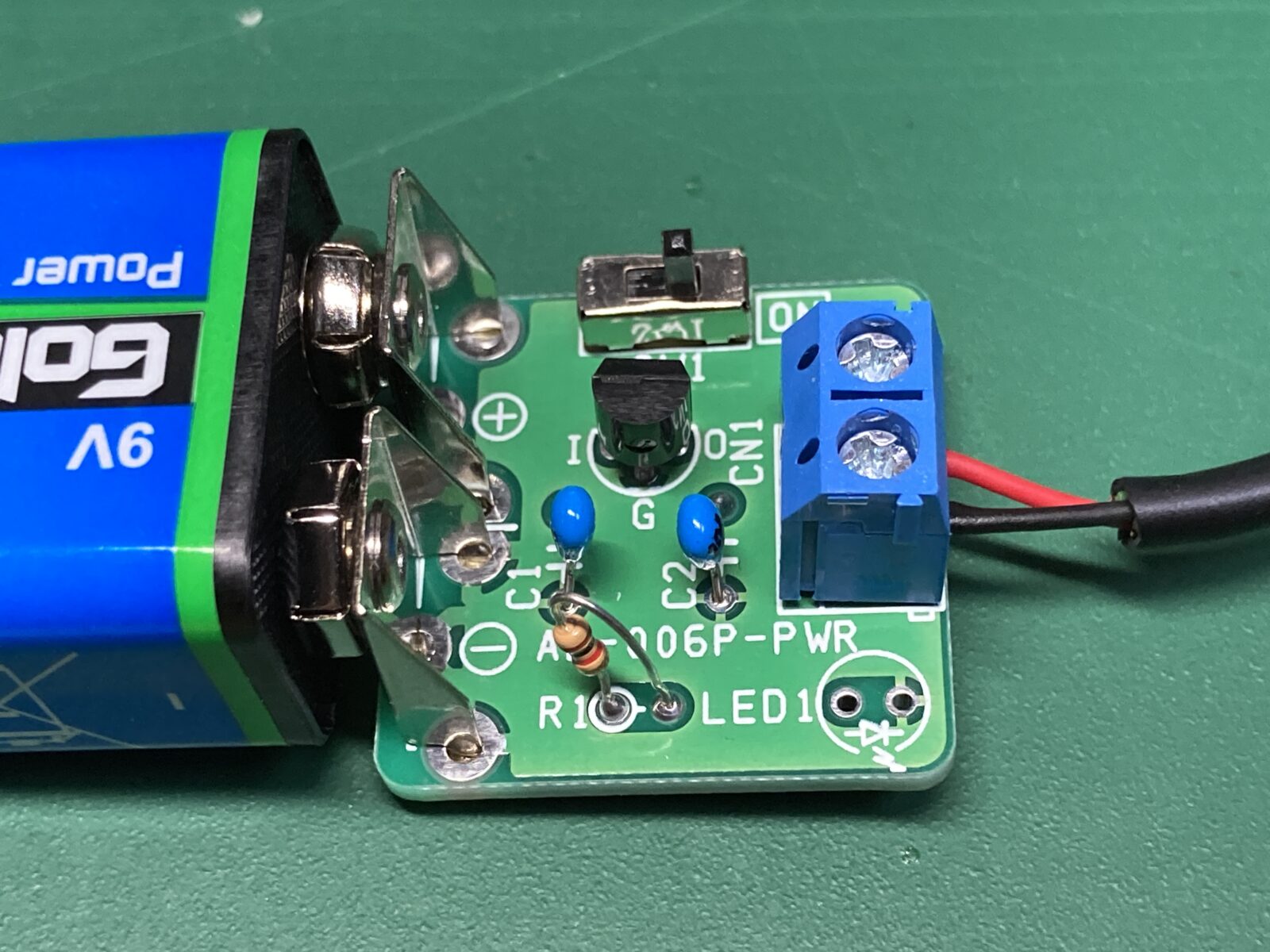

基板への部品のハンダ付けにあたっては、先日製作したハンダ付サポート台が基板の固定に活躍した。すばらしい(自画自賛)。右の写真は出来上がりだが、LEDは省電力のため敢えて付けなかった。そうであればその左の電流制限抵抗も、付ける必要がなかったのに後で気が付いた

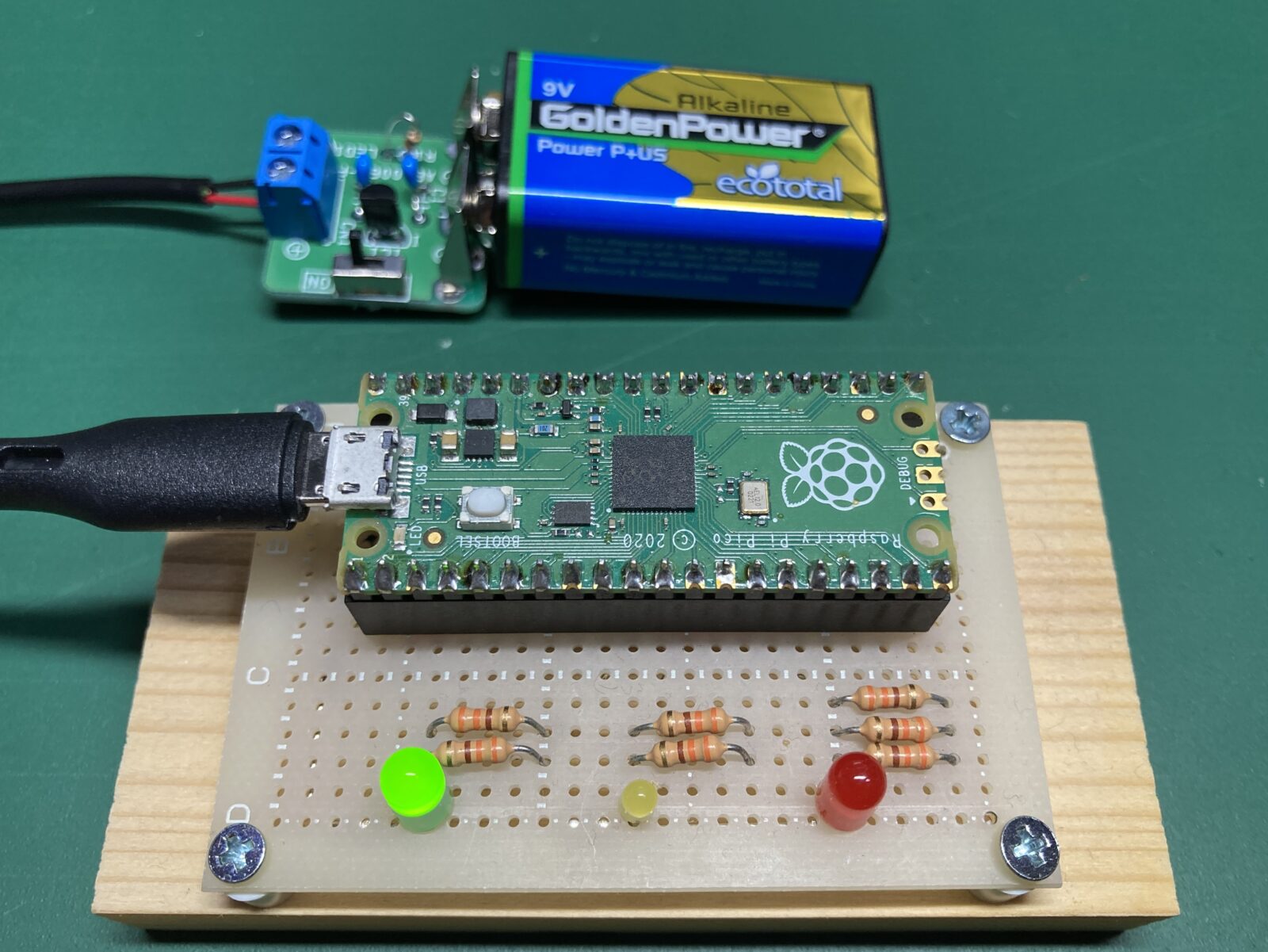

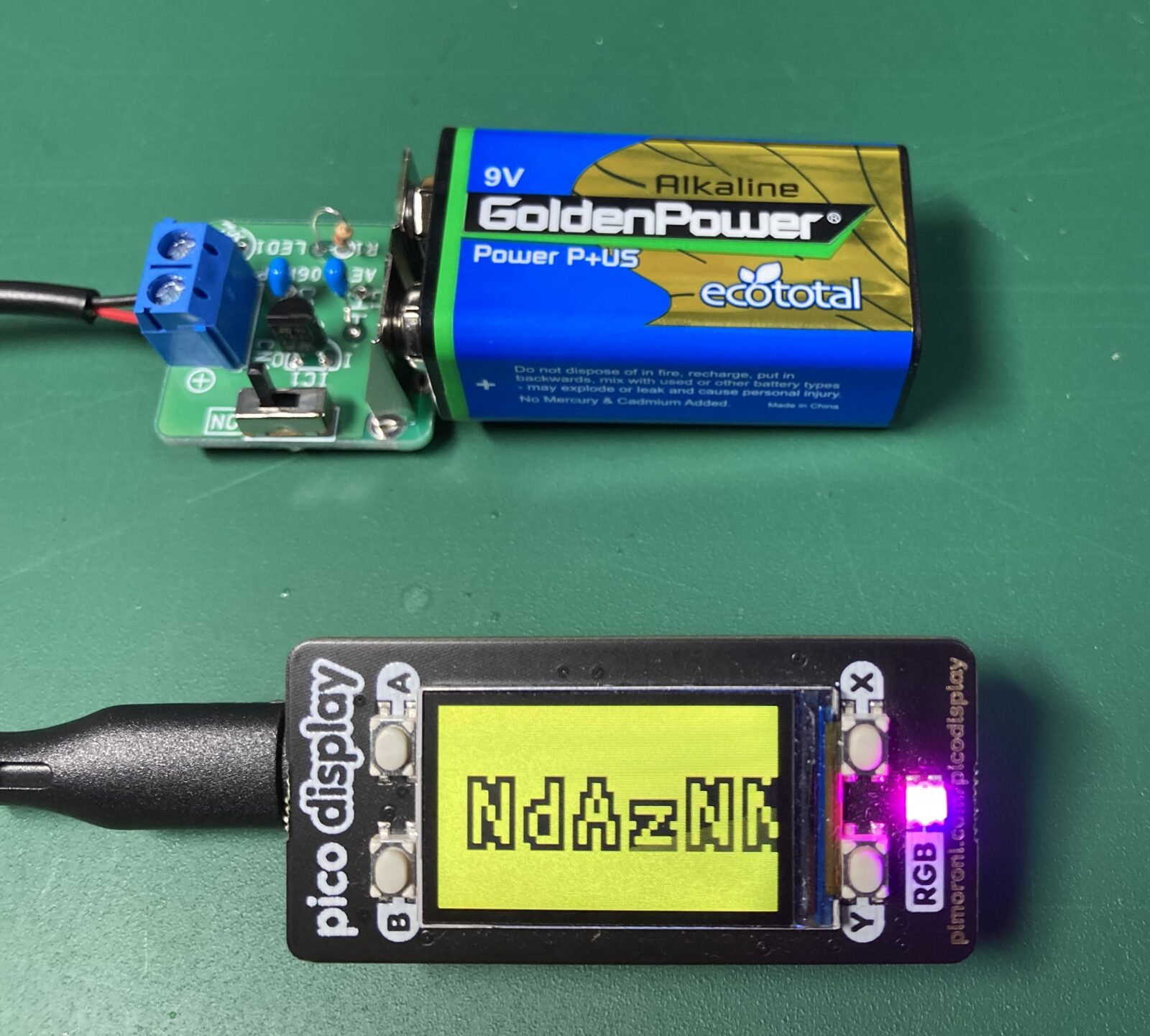

出来上がった電源を、これまで作ったおもちゃ類につなげて見た(左: Raspi Pico Display 右:やる気のない信号機 )。問題なく動くことに満足して、今日のところはこれでおしまい

余談

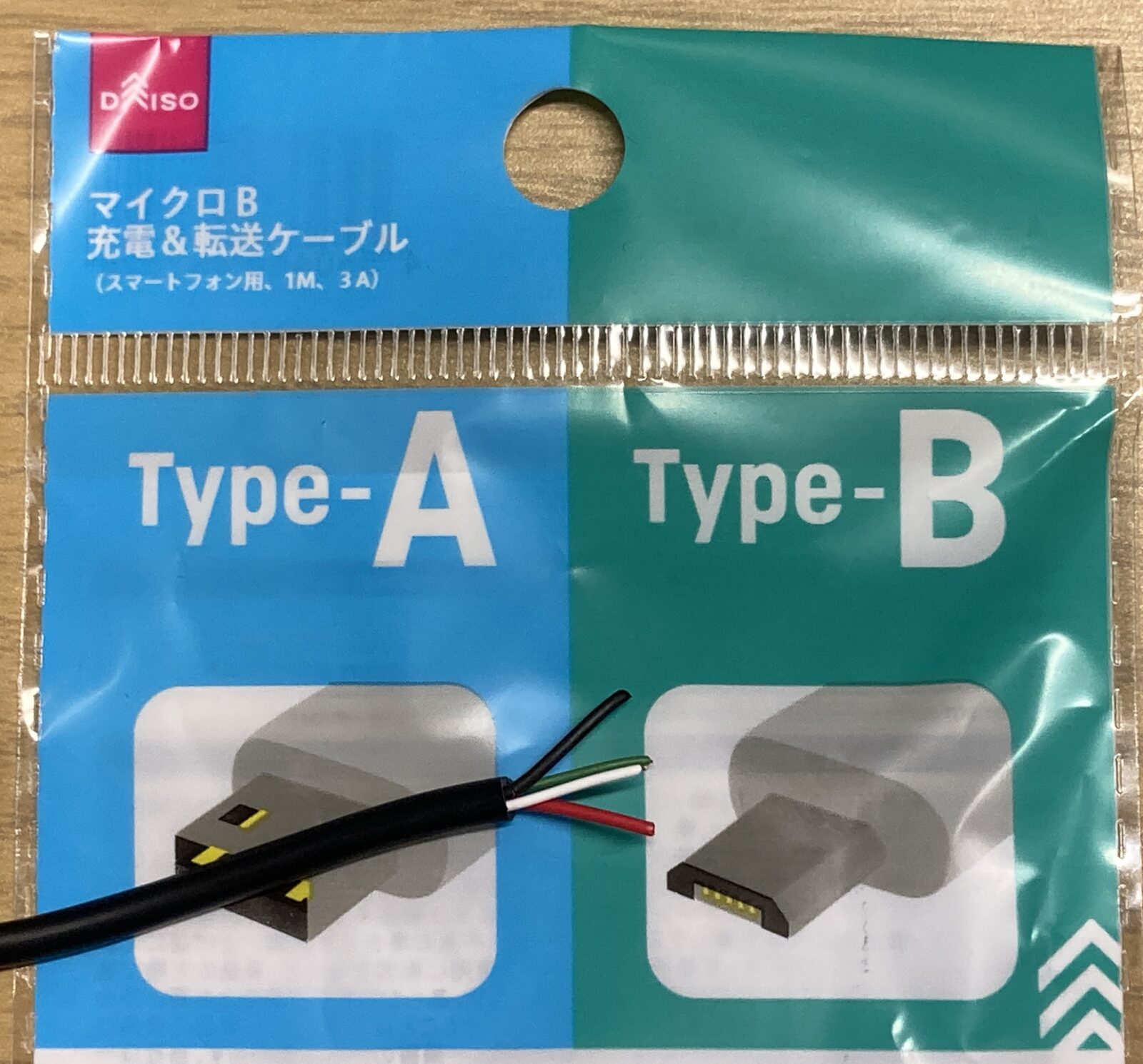

電源ユニットの出力をMicro USB端子に繋げるために、100円均一ショップで買ったケーブルを切断して使った。充電と通信両方できると謳っているケーブルだったが、WEBで調べたUSBケーブルの規格と異なり、シールドやドレインワイヤが省かれていた。こういうところでコストを省いているのだなということがわかった

2025/05/31
